產品概述：

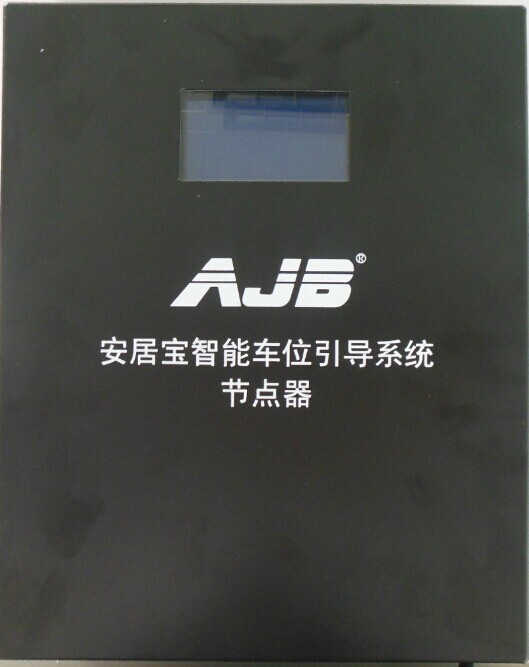

節點控制器是廣東安居寶智能控制系統有限公司的智能車位引導系統中的重要組成部分，它可以通過網絡接口對該節點下的探測器停車位信息進行循環輪流查詢。再將查詢到的停車位信息通過RS-485接口發送給中央控制器。
設計說明：
l 節點控制器工作電源為220V交流電源，采用RVV3×1.5mm2的線材。電源建議為專用線路，確保電源可靠。
l 節點控制器與探測器的電源采用RVVS2×1.5mm2的線材。
l 節點控制器與系統管理器及探測器的通訊線采用RVVS2×0.75mm2的雙絞線，采用RS485的通訊協議。
l 一個節點控制器標準帶載32個探測器。
l 探測器的電源線、通訊線距離建議不超過300米。
功能特點：
1) 分區管理各探測器，提高通訊帶載能力，確保系統通訊穩定，方便檢修。
2) 通訊采用光電隔離，提高可靠性。
3) 金屬外殼，帶鎖保護，安裝方便。
4) 內部有漏電斷路器，自動過流保護。
5) 向下：它負責與超聲波感應器進行通訊，采集探測器的狀態并儲存。
6) 向上：它與系統管理器進行通訊，接收管理軟件發出的各種指令和上傳探測器的工作狀態。
7) 為探測器提供24V的直流電源。每個節點控制器標準帶載32個探測器。
8) 節點控制器下接車輛探測器、顯示屏以及其它控制器，上接管理計算機。控制器與所有連接設備之間均采用RS485通訊方式。
9) 節點控制器自帶LCD液晶顯示屏和鍵盤對控制器進行簡單的設置。
10) 每2秒刷新一次
11) 帶數碼管顯示屏,可實時顯示當前節點器剩余車位數或者顯示設置查詢信息。
12) 帶鍵盤,可通過鍵盤設置和修正本區/層總車位數和當前剩余車位數以及一些系統設置。
技術參數：
◇ 接入電壓：220VAC
◇ 工作溫度：-40～+80℃
◇ 工作功耗：2W
◇ 通訊方式：1個RS-485串口；1個網絡端口
◇ 通訊速率：RS-485 9600bps
◇ 容量：30個最佳（最多接48個探測器）
◇ 支持超聲波探測器數量：48個
◇ 外形尺寸：300*200*55mm
